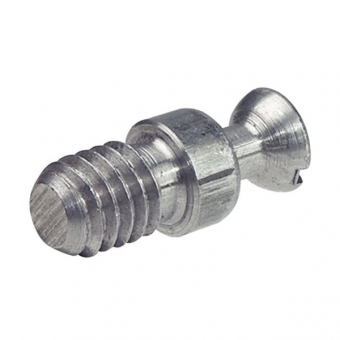

- Rafix Korpusverbinder
- Antrieb
- Kreuzschlitz PZ2 und Flachklinge
- Einsatzbereich
- für Korpus- / Tablarverbinder Rafix 20
- Gewinde
- M6
- Gewindelänge L
- 7.5 mm
- Oberfläche
- verzinkt
- Werkstoff
- Stahl
RAFIX 20 mit Dübelzapfen - Verbindungbeschläge für die komfortable Montage und Demontage von Möbelkomponenten und Tablaren.
Die Korpus- und Tablarverbinder RAFIX 20 sind mit Anzugselementen aus Zinkdruckguss nach dem zentrischen Kugelprinzip ausgestattet.
Vorteile:
- lockerungssicheres Verspannen, auch bei wiederholtem Lösen und Festziehen
- kein Versetzen gegen die Seitenwand, da der Bolzen stets zentrisch geführt wird
- Toleranzen werden durch den langen Anzugsweg ausgeglichen
- komfortables Anziehen unter 25°-Stellung des Antriebswerkzeugs
- alle Bohrungen können auf der Fläche angebracht werden
Montage
Durch die spezielle Konstruktion des Anzugelementes ist ein Zugriff von oben möglich. So können die Verbinder optisch unsichtbar eingebaut werden (z. B. bei Bodentablaren) und über eine Durchgangsbohrung von Durchmesser 10 mm verspannt werden (Bohrung wird mit einer Abdeckkappe verdeckt).
Zur Aufnahme des Verbindungsbolzens sind die Verbindergehäuse in zwei Ausführungen erhältlich:
- ohne Wulst = Die Konstruktionsböden können stirnseitig und von oben eingesetzt werden.
- mit Wulst = Die Konstruktionsböden werden von oben eingesetzt; die Schrankteile sind vorfixiert.
Durchmesser: Verbindergehäuse 20 mm / Zapfen 10 mm
für Holzdicke: ab 16 oder 19 mm
Bohrtiefe: 12,7 +0,2 oder 14,2 +0,2 mm
(Die Bohrtiefe ist von der Holzdicke und dem verwendeten Verbindergehäuse abhängig.)
Maß A: Abstand zwischen Mitte Bolzenbohrung und Oberkante - entspricht der halben Hozdicke
Material: Zinkdruckguss vernickelt
Für das Verbindersystem Rafix (20 und 30) gibt es ein umfangreiches Programm an Verbindungsbolzen, Muffen und Zubehör für jede Anschlagsituation.
Weitere Infos zu den Korpusverbindern Rafix finden sie unter den Downloads.
