- Kategorie
- Tablarverbinder Tab 18
- Antrieb
- Kreuzschlitz PZ2
- Ausführung
- mit Spannelement / Verriegelung - zum Schrauben
- Besonderheit
- Träger- und Einbohrteil sind fest verbunden - kein Abkippen der eingebauten Tablare
- Bohrloch-Durchmesser
- Einbohrteil 18 mm - Trägerteil 5 mm
- Bohrtiefe
- 18.5 mm
- Einsatzbereich
- zum Verbinden und Sichern von Tablaren (Regalbodenträger und Korpusverbinder in einem)
- für Holzdicke
- ab 26 mm
- Lieferumfang
- ohne Schraube (siehe Zubehör)
- Maß A
- 13 mm
- Oberfläche
- Trägerteil vernickelt - Einbohrteil weiß
- Werkstoff
- Trägerteil und Spannelement aus Zinkdruckguss - Einbohrteil aus Kunststoff
Tablarverbinder Tab 18: Fachbodenträger und Möbelverbinder in einem!
Der Möbelbeschlag Tab 18 ist als Korpus- und Tablarverriegelung mit Verriegelung und als Tablarverbinder ohne Verriegelung erhältlich:
- Tab 18 mit Spannelement verriegelt und sichert Regalböden
- Tab 18 ohne Spannelement verbindet Tablare - bei Bedarf können die Tablare schnell wieder gelöst werden
Die schräg zulaufenden Verbindungsflächen ziehen das Tablar fest an die Seitenwand und gewährleisten damit eine hohe Eckstabilität. In eingebautem Zustand ist nur die kleine Grundplatte des Trägerteils sichtbar. Die Korpus- und Tablarverriegelungen Tab 18 und die Tablarverbinder Tab 18 werden flächenbündig montiert. Somit können die Tablare problemlos gestapelt und transportiert werden.

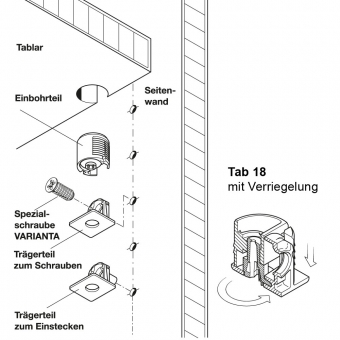

Montage / Verwendung:
Korpus- und Tablarverriegelung Tab 18 mit Spannelement:
Das Einbohrteil zieht durch sein Spannelement den Boden an die Seitenwand und verriegelt ihn. Träger- und Einbohrteil sind fest verbunden, was ein Abkippen der eingebauten Tablare verhindert und für gute Winkelstabilität und hohe Auszugswerte sorgt.
Tablarverbinder Tab 18 (ohne Spannelement):
Der Korpusverbinder wird eingesetzt, wenn z. B. Regalbretter schnell ausgehängt und in anderer Höhe wieder eingesetzt werden sollen.
Beschreibung:
Tab 18 mit Verriegelung = für Tablar- / Holzdicke 16–50 mm
Tab 18 ohne Verriegelung = für Tablar- / Holzdicke 16–32 mm
Material: Trägerteil und Spannelement aus Zinkdruckguss - Einbohrteil aus Kunststoff
Bohrloch-Durchmesser: 18 mm - Trägerteil 5 mm
Weitere Infos zu den Tablarverbindern Tab 18 finden sie unter den Downloads.
