- Kategorie
- Minifix Korpusverbinder
- Antrieb
- Kreuzschlitz PZ2 oder Flachklinge
- Ausführung
- ohne Abdeckrand - für alle Verbindungsbolzen
- Bohrtiefe
- 12 +0.5 mm
- Durchmesser
- 15 mm
- Einsatzbereich
- zur Montage / Demontage von Möbelteilen
- für Holzdicke
- ab 15 mm
- Maß A
- Abstand von Mitte Bolzenbohrung bis Gehäuseoberkante 7.5 mm
- Oberfläche
- vernickelt
- Werkstoff
- Zinkdruckguss

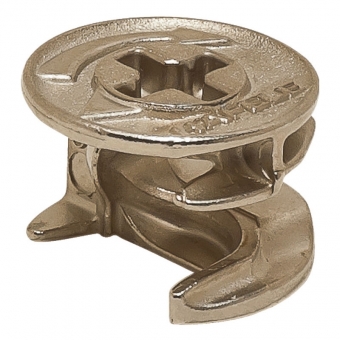

Korpusverbinder MINIFIX 15 - Verbindungbeschläge für den stabilen Zusammenbau von Möbelkomponenten.
Verbindungsbeschläge der Serie Minifix basieren auf dem zentrischen Kugelprinzip und ermöglichen es, eine große Anzugs- und Auflagefläche in einem kleinen Verbindergehäuse zu integrieren. Der halbkreisförmige Bolzenkopf wird im Minifix-Gehäuse absolut zentrisch geführt und formschlüssig verspannt.
Die Verbindung wird unsichtbar von der Innenseite montiert, die Spannkraft wird bei der Gehäusedrehung erreicht. Der Minifix-Beschlag gewährleistet - auch beim wiederholten Lösen oder Festziehen - ein sicheres und lockerungssicheres Verspannen.
Bohr-Durchmesser: 15 mm
für Holzdicke: 13 bis 29 mm
Bohrtiefe: 11-19,5 mm
Bolzenbohrung: Durchmesser 5, 7 oder 8 mm (je nach gewähltem Verbindungsbolzen)
Maß A: Abstand von Mitte Bolzenbohrung bis Oberkante Gehäuse
Bohrmaß B: Abstand von Minifix-Gehäusemitte bis Vorderkante 24 / 34 mm (abhängig vom gewähltem Bolzen)
Material: Zinkdruckguss
Verspannung:
Der Markierungspfeil muss beim Einsetzen des Gehäuses genau in Richtung Bolzen zeigen.
Vorteile:
- Kein Versetzen der Konstruktionsböden und Tablare gegen die Seitenwand (Bolzen wird stets zentrisch geführt)
- Anzugsweg von über 5 mm bei knapp einer halben Gehäuseumdrehung gleicht Toleranzen im Bohrmaß von +1 bis ca. -0,5 mm ohne Spannverlust aus
- Spannkraft beim Verspannen des Gehäuses wird schnell erreicht, ohne dass das Gehäuse bis zum Anschlag gedreht werden muss
- Sichere Montage und schnelle Demontage
- Zierliche und elegante Form
Weitere Infos zu den Korpusverbindern Minifix finden sie unter den Downloads.
