- Kategorie
- FF -Verbindungs- System
- Besonderheit
- der FF Systembeschlag ist vibrationsfest / bricht und kippt nicht / selbstzentrierend
- Bohrmaß B
- 24 mm
- Bohrung
- 8 mm
- Durchmesser
- 7 mm
- Einsatzbereich
- vibrationsfeste Möbelverbindungen / für Platten- / Gehrungs- u. stirnseitige Verbindungen
- Gewinde
- EURO 6 x 11
- Länge
- 42 mm
- Lieferumfang
- 1 Stück
- Material
- Stahl
- Montage
- einfachste Anwendung
- Oberfläche
- galvanisch verzinkt
- verwendbar für
- Plattenstärken von 15-29 mm

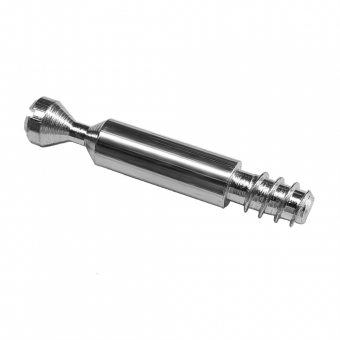

FF Dübel aus Stahl
technische Daten:
Durchmesser: Ø 7 mm
Länge: 42-52 mm
Bohrmaß: 24-34 mm
Bohrung: 8 mm
Gewinde: M/EURO 6 x 11/7,5
Material: Stahl galvanisch verzinkt
Ausführungen:
Ø 7 x 52 mm, M6 x 11
Ø 7 x 52 mm, EURO 6 x 11
Ø 7 x 42 mm, M6 x 11
Ø 7 x 42 mm, EURO 6 x 11
Ø 7 x 48 mm, EURO 6 x 7,5
FF-Systembeschlag von Scheulenburg
Das vibrationsfeste Verbindungssystem aus Stahl – für Tische, Stühle, Betten und viele andere Möbel – ist für Plattenstärken von 15 bis 29 mm geeignet. Die Alternative zum 15 mm Exzentersystem für vibrationsfeste Möbel. Bricht nicht, kippt nicht.
Bestandteile des Systems:
- Gehäuse Typ FF Ø 15 mm
- Dübel Ø 7 mm
- Doppeldübel FF Ø 7 mm
- Gelenkdübel FF Ø 7 mm
- Abdeckkappe (optional)
- Gewindestift M8 mit ISK
- Gewindestift für Doppeldübel M5x40
Eck-Verbindung
Es sind die unterschiedlichsten Anbindungsmöglichkeiten umsetzbar, welche durch M- und Euro-Gewindeverschraubung realisiert werden können.
Gehrungs-Verbindung
Unter Verwendung des Gelenkbolzens sind Gehrungsverbindungen einfach zu meistern. Winkel von 30° bis 180° sind präzise realisierbar.
Vorteile:
- kompletter Beschlag aus Stahl
- Bohrmaße auf 15-er Exzenterbohrungen abgestimmt
- kein "Billigmöbel-Verbinder"
- vibrationsfest!
- überdurchschnittlich hohe Festigkeitswerte
- leichte Montage
- kein seitliches Verschieben möglich,
- selbstzentrierend
- Herstellen starker Platten- / Gehrungs- u. stirnseitiger Verbindungen zwischen Platten und Paneele
Montage:
einfachste Anwendung
weitere Infos unter: Download / Filme
