- Kategorie
- MERIVOBOX Einzelartikel
- Ausführung
- TIP-ON BLUMOTION - Typ L3
- Auslöseweg
- 1 mm
- Belastbarkeit
- 40 kg dynamisch
- Bestellhinweis
- Nur mit 70 kg-Korpusschiene kombinieren (empfohlen).
- Einsatzbereich
- grifflose Möbel / Küchen
- Gewicht
- 35-70 kg
- Lieferumfang
- 1 TIP-ON BLUMOTION Einheit (li. / re.) + Mitnehmer (li. / re.) + Adapter
- Material
- Stahl / Kunststoff
- Montage
- werkzeuglos - durch Aufstecken
- Nennlänge NL
- 450-600 mm
- Oberfläche/Farbe
- schwarz
- Tiefenverstellung
- +/-3 mm
- verwendbar für
- MERIVOBOX Boxsystem

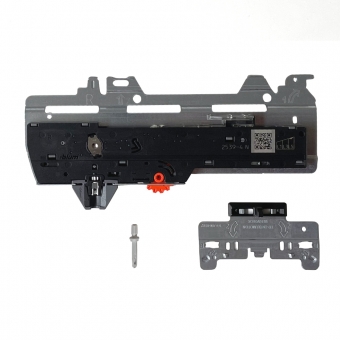

TIP-ON BLUMOTION-Einheiten und TIP-ON BLUMOTION-Mitnehmer
Für grifflose Fronten lässt sich MERIVOBOX mit der mechanischen Öffnungsunterstützung TIP-ON BLUMOTION ausstatten. Die Basis für die Kombination mit TIP-ON BLUMOTION bildet die Korpusschiene in L-Form von MERIVOBOX.
Fünf verschiedene TIP-ON BLUMOTION-Einheiten für angepasstes Öffnungs- und Schließverhalten, abhängig von Gewichtsbereichen und Nennlängen.
Alle weiteren Komponenten sind universell für alle Einheiten einsetzbar.
Set bestehend aus: 1 x TIP-ON BLUMOTION Einheit (links / rechts) und 1 x TIP-ON BLUMOTION Mitnehmer (links / rechts) inkl. 2 Synchronisierungsadapter
Typ - Nennlänge - Gesamtgewicht des Auszugs - Farbe:
S0 - MBX NL 270-300 mm - Gewicht <10 kg - weiß
S1 - MBX NL 270-300 mm - Gewicht >10-20 kg - lichtgrau RAL7035
nur mit 40 kg-Korpusschiene kombinierbar:
L1 - MBX NL 350-650 mm - Gewicht >10-20 kg - lichtgrau RAL7035
L3 - MBX NL 350-650 mm - Gewicht 15-40 kg - staubgrau RAL7037
nur mit 70 kg-Korpusschiene kombinieren (empfohlen):
L5 - MBX NL 450-600 mm - Gewicht 35-70 kg - schwarz
Wichtige Hinweise: Für eine optimale Funktion und einen größeren Auslösebereich empfehlen wir den generellen Einsatz einer Synchronisierung:
Synchronisierungswelle mit Synchronisierungsadapter für lichte Weiten ab 294 mm(Artikel 83212868 + 82623116 oder Setartikel 93212868000).
Für schmale Behältnisse (lichte Weite von 238 bis 294 mm):
Anstatt Synchronisierungswelle und -adapter wird bei geringen lichten Weiten die einteilige Synchronisierung eingesetzt (Artikel 89244384).
- Die Bewegungstechnololgie TIP-ON BLUMOTION vereint den Öffnungskomfort von TIP-ON (Öffnen durch Antippen) mit dem sanften und leisen Schließen der BLUMOTION-Dämpfung.
- Komplett mechanisch
- Geringer Mindestfrontspalt von 2.5 mm
- Großflächiger Auslösebereich
- Optionale Synchronisierung ab lichte Korpusweite LW 243 mm (Synchronisierung wird generell empfohlen)
- 4-dimensionale Einstellmöglichkeit der Front
TIP-ON BLUMOTION-Einheit mit integrierter Tiefeneinstellung
- Zuhaltesicherung / Öffnen durch Ziehen oder Schließen durch manuelles Zudrücken möglich
- Einfache, werkzeuglose Montage aller TIP-ON BLUMOTION Komponenten sowie die Beibehaltung der Standard-Bohrpositionen der Korpusschienen
TIP-ON BLUMOTION lässt sich mit Standardkorpussen und -fronten wie gewohnt realisieren – auch nachträglich. Eine zusätzliche Bearbeitung ist nicht nötig. Bei der Verarbeitung und Montage unterstützen die praktischen Lehren.
Optionales Zubehör für eine exakte Frontspalteinstellung: Egal, ob die Front bereits montiert ist oder nicht, mit der Prüf- und Einstelllehre lässt sich der Frontspalt komfortabel auf 2.5 mm einstellen (Artikel 82784406).
