- Kategorie
- PV Kloben-Verbindung
- Bestellhinweis
- Zubehör ist nicht im Lieferumfang enthalten - bitte extra bestellen.
- Durchmesser
- Bolzen: 15 mm - Dübel: 7 mm
- Einsatzbereich
- für vibrationsfeste Pfosten-Rahmenverbindungen - bei geringen Holzquerschnitten
- für Holzdicke
- ab 15 mm
- Gewinde
- M6
- Länge
- Bolzen: 30 mm - Dübel: 73.5 mm
- Lieferumfang
- 1 Kloben - 2 Dübel (ohne Zubehör)
- Maß L1
- 70.5-X mm
- Maß L2
- 68 mm
- Material
- Stahl
- Oberfläche
- verzinkt
- verwendbar für
- PV Klobenverbindung
- Winkel
- 90 Grad
- Zubehör
- PV Gehäuse Ø 10 / Ø 12 mm mit passendem PV Gewindestift
PV-FF Klobenverbinder-Set 90 Grad - Ø 15 x 30 mm - D02036 und D02037
Lieferumfang:
- 1 PV-FF-Kloben (Quermutterbolzen) Ø 15 x 30 mm, 90 Grad - 2 x M6
- 2 PV-FF -Spezialdübel Ø 7 mm, 90 Grad - M6 x 5,5 mm
Hinweis: Bitte den passenden Gewindestift mit Gehäuse unter Zubehör auswählen (PV-Gehäuse Ø 10, Ø 12 mm inkl. Stift).
PV-Klobenverbindungssystem von Scheulenburg
Der platzsparende, universelle Mehrzweckverbinder aus Stahl – in Kombination mit dem FF / PV Spezialdübel und Gehäusen – eignet sich ideal zur Herstellung von Pfosten-Rahmenverbindungen.
Das System mit dem Quermutterbolzen mit zwei, um 90 Grad versetzten Gewindebohrungen und dazugehörigen Bolzen in Sonderlängen sowie Einbohrmuffen und Madenschrauben ermöglicht eine sichere und feste Verbindung, z. B. von Tischbeinen und -zargen.
Der Beschlag kommt besonders bei geringen Holzquerschnitten zum Einsatz, denn es wird lediglich eine 15-mm-Stirnbohrung benötigt.
Den 90°-Quermutterbolzen gibt es in den Längen von 30 und 50 mm und in zwei Versionen, um beim Einsatz in leichteren Werkstoffen ( z. B. Spanplatte ) den Anpressdruck besser verteilen zu können.

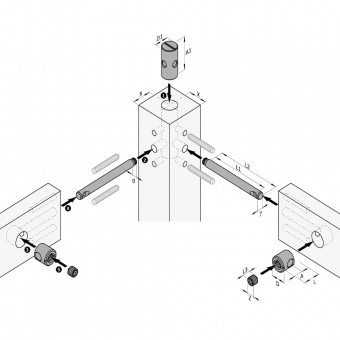

Bestandteile des Systems:
- PV Gehäuse Ø 10, Ø 12 mm (auch FF Gehäuse einsetzbar)
- PV Gewindestift PZ oder ISK
- PV-FF Kloben Dübel Ø 7 mm, 90 Grad
- PV-FF Kloben Ø 15 mm, symmetrisch 2x M6
