- Kategorie
- Aventos HS Sets
- Ausführung
- mit BLUMOTION (Dämpfung) - kompatibel mit Servo-Drive (Zubehör) - symmetrisch
- Besonderheit
- Keine Querstabilisierung notwendig
- Bestellhinweis
- Zur Auswahl des Klappenbeschlags benötigen Sie die Korpushöhe und das Gewicht der Front inklusive Griff. Tabelle zum errechnen des Frontgewichts unter Downloads
- Einsatzbereich
- großflächige / einteilige Fronten - Oberschränke mit Kranzleisten oder Wangen
- Gewicht der Front
- inkl. Griffgewicht: siehe Klappengewicht-Tabelle für Aventos (unter Downloads)
- Hinweis
- Kappen müssen extra bestellt werden. (SERVO-DRIVE Set und Zubehör optional)
- Korpusbreite KB
- bis 1800 mm
- Korpushöhe
- 350-800 mm
- Lieferumfang
- 2 x Kraftspeicher - 8 x Spanplattenschrauben Ø 4 x 35 mm - 2 x Hebelpaket - 2 x Frontbefestigung für Holz/breite Alurahmen
- Material
- Stahl
- Montage
- Kraftspeicher Befestigung am Korpus durch Holzschrauben (inkl. Positionsfindung)
- Oberfläche
- verzinkt - Hebel: vernickelt
- verwendbar für
- Holzfronten und Alurahmen

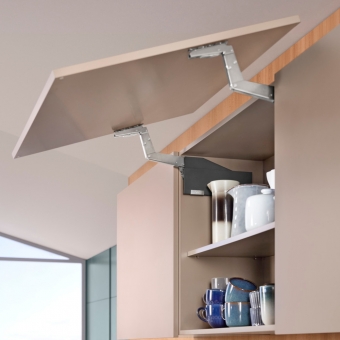

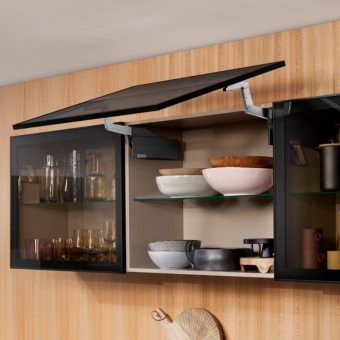

Mit dem Klappenbeschlag Blum AVENTOS HS schwenkt die einteilige Front über den Korpus und ist somit ideal für großflächige, einteilige Fronten.

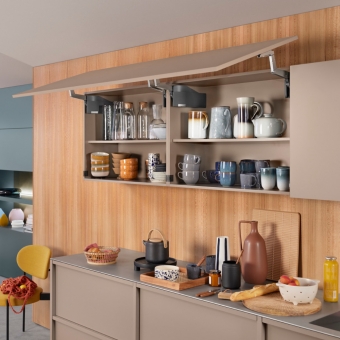

Die Hochschwenkklappe ist auch für Oberschränke mit Kranzleisten oder Wangen geeignet. Für Korpushöhen von 350 bis 800 mm und Korpusbreiten bis 1800 mm.
Alle Aventos HS Blum Klappenbeschläge schließen sanft und leise, dank BLUMOTION Dämpfung. Es werden nur geringe Betätigungskräfte beim Öffnen und Schließen benötigt. Drei verschiedene Kraftspeicher und lediglich ein Hebelpaket machen stufenlosen Stopp bei jeder Größe und jedem Gewicht der Front möglich.

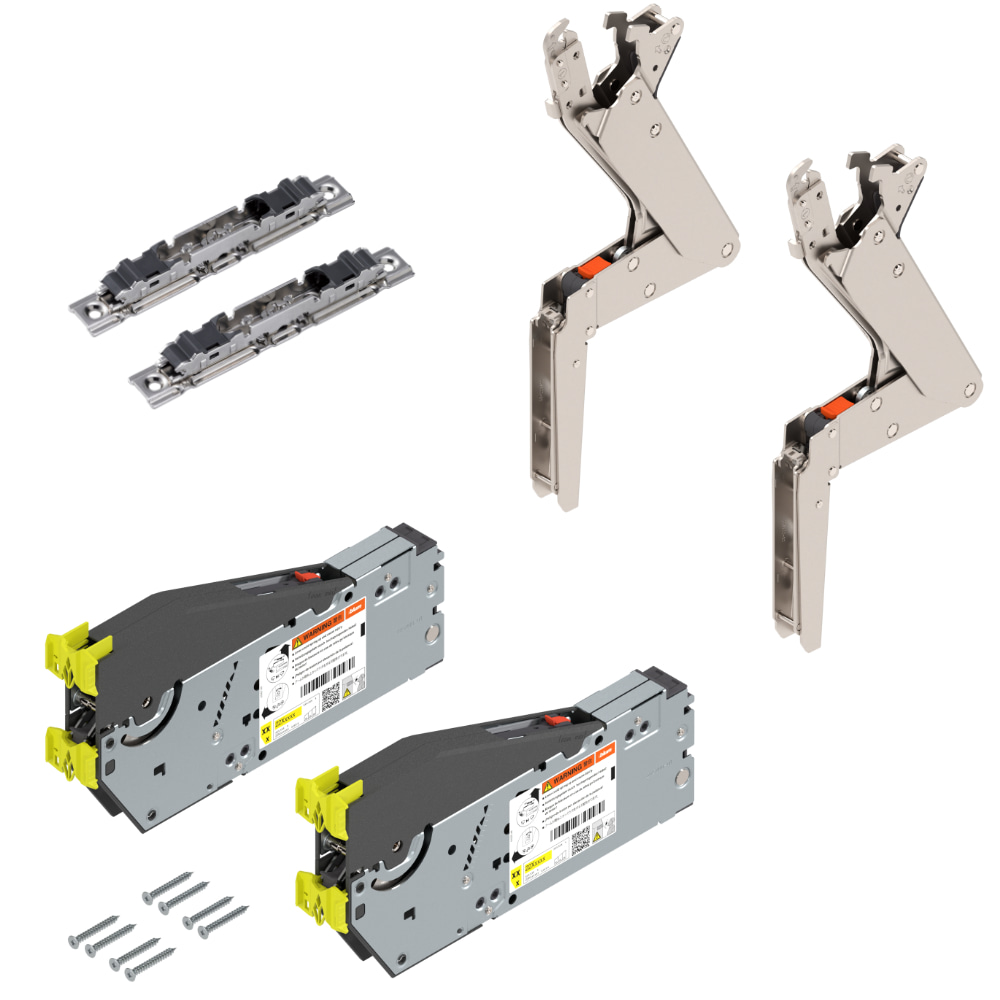

Set bestehend aus:
- 2 x Kraftspeicher symmetrisch
- 8 x Spanplattenschrauben Ø 4 x 35 mm inkl. Positionsfindung
- 2 x Hebelpaket symmetrisch
- 2 x Frontbefestigung für Holz und breite Alurahmen
Wichtig: Für die richtige Auswahl des Klappenbeschlags benötigen Sie die Korpushöhe KH und das Gewicht der Front inklusive Griff. Eine Tabelle zum errechnen des Frontgewichts finden Sie unter den Downloads.
Beispiel:
Korpushöhe KH = 600 mm
Gewicht der Front inkl. Griff = 10 kg
Auswahl des Kraftspeichers = 20S1E00 (aus Tabelle - Bestellinformation)
Korpushöhe KH = 602 mm abrunden auf KH = 600 mm
Korpushöhe KH = 603 mm aufrunden auf KH = 605 mm
Hinweise: Bei Überlappungsbereichen wird der stärkere Kraftspeicher empfohlen. In den Randbereichen der einzelnen Kraftspeicher wird ein Anschlagversuch empfohlen!
Der Leistungsfaktor kann bei Einsatz eines dritten Kraftspeichers um 50 % erhöht werden. Bei breiten Korpussen verhindert ein dritter Kraftspeicher das mögliche Durchbiegen der Front in geöffneter Stellung.
Notwendiges Zubehör (bitte separat bestellen):
22.8000 AVENTOS top HF / HS / HL Abdeckkappen-Set oder
23.8000 SD-Abdeckkappen-Set für AVENTOS HF / HS / HL top
wahlweise in seidenweiß / hellgrau / tiefgrau
Optionales Zubehör (bitte separat bestellen):
Frontbefestigung für dünne Fronten 20S42T1
SERVO-DRIVE Set 23.A000
SD Netzteil und Halterung
In den Ausführungen:
- für Korpushöhe KH 350-450 mm / Frontgewicht FG 2-11,5 kg
- für Korpushöhe KH 450-540 mm / Frontgewicht FG 2,5-12,5 kg
- für Korpushöhe KH 480-660 mm / Frontgewicht FG 2,75-15,25 kg
- für Korpushöhe KH 650-800 mm / Frontgewicht FG 3,5-18,5 kg
- Keine Querstabilisierung notwendig
- Fixe Position der Kraftspeicher und Frontbefestigung
- Geringe Betätigungskräfte
- Einfache Montage und Einstellung
- Einfache stufenlose Einstellung der Kraftspeicher
- Keine hervorstehenden Teile
- Stabil, auch bei breiten Fronten
- Problemlose Fachboden-Unterteilung
- Lange Lebensdauer
Alle Montagefilme auf einen Blick: hier klicken
Link zu den Downloads (Anleitungen etc.) von Blum: Produktseite Aventos HS top Programm
