KIMANA Befestigungsschrauben 3,5 x 16 mm, schwarz Kimana Bef.-Schrauben anthrazit/dunkelgrau

Artikelnummer: 68259119

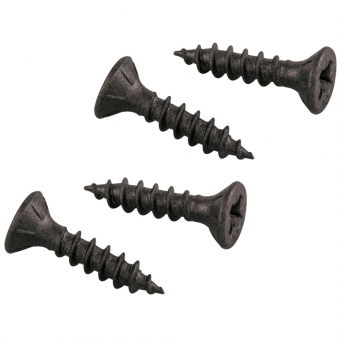

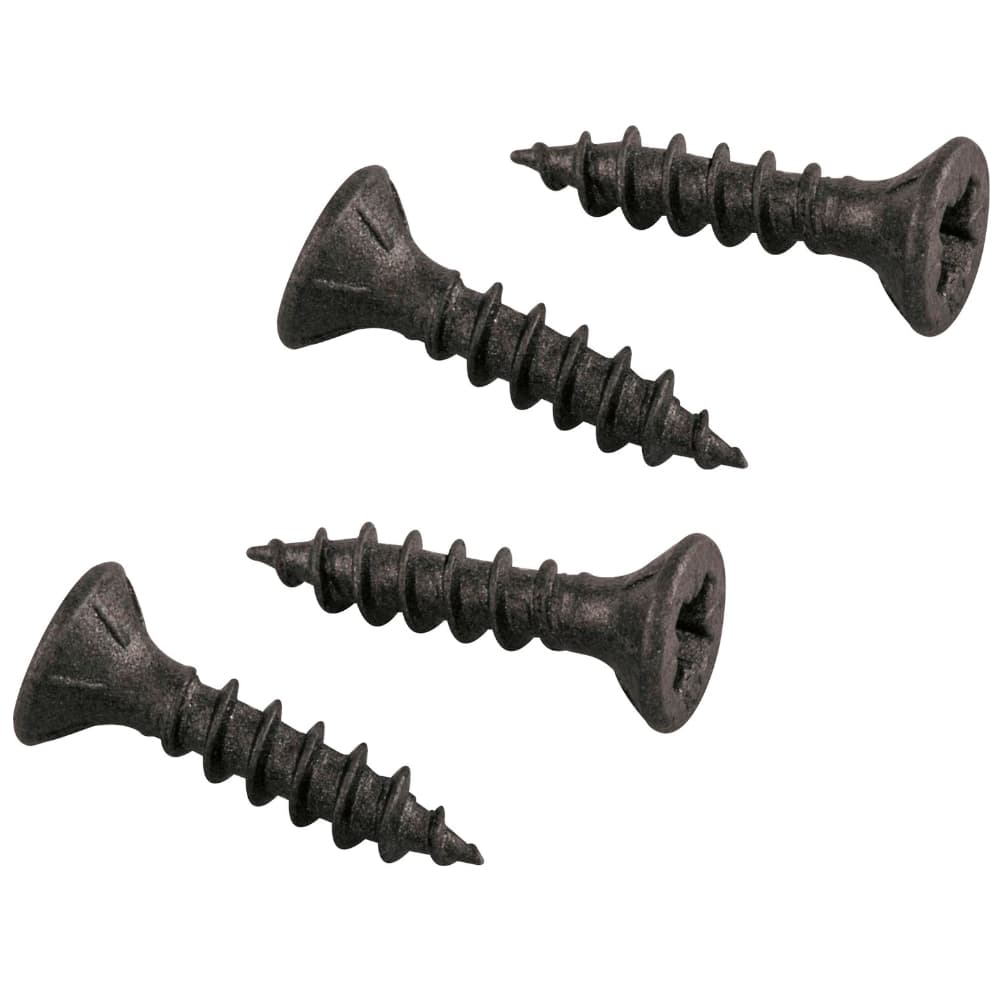

4 Befestigungsschrauben, Stahl schwarz - Zubehör zu KIMANA Klappenband

Sofort lieferbar - 73 x am Lager - Lieferzeit in 3-5 Werktage bei Ihnen
Technische Details
Kategorie
_zubehör zu Artikel

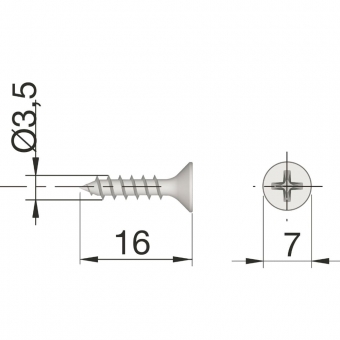

Durchmesser
3.5 mm / Kopf: 7 mm
Länge
16 mm
Lieferumfang
4 Befestigungsschrauben (PZ2 - für Frontteil)
Material
Stahl
Oberfläche/Farbe
schwarz
verwendbar für
KIMANA Klappenscharnier

KIMANA – Flachscharnier zum Öffnen und Schließen von Klapp- und Falttüren

Lieferumfang (1 Scharnier =): 1 Korpusteil, 1 Frontteil, 1 Abdeckkappe

Bestellhinweis: Die Befestigungsschrauben sind nicht im Lieferumfang enthalten und müssen bei Bedarf extra bestellt werden (unter Auswahl).

3-dimensionale Verstellung:
Seitliche Verstellung 0±1 mm
Tiefenverstellung 0±2 mm
Höhenverstellung 0+2 mm

  • Geringe Abmessungen (Bohrung Ø 26 mm für Tür u. Boden)
  • Minimalistisches, elegantes Design
  • Scharnier ohne Feder
  • Senkrecht stehende Befestigungsschrauben (Ø 3,5 x L 16 mm)
  • Leichte 3-dimensionale Verstellung
  • Besonders stabile und massive Ausführung

Empfohlene Anzahl KIMANA Scharniere pro Tür:


Montage: Klappenscharnier in die Bohrung der Klappe einpressen. Fixierung durch Spanplattenschrauben Senkkopf Durchmesser 3,5 x 16 mm.

Da das Klappenscharnier KIMANA nur minimal Platz braucht, lässt sich die Klappe problemlos öffnen, selbst wenn der Schrankboden auf einer anderen Platte oder einem Sockel liegt oder die Schrankoberseite von einer Beleuchtungsplatte überragt wird.


Die Befestigungsschrauben stehen senkrecht, so dass KIMANA auch für Aluminiumprofile geeignet ist.


KIMANA kann durch die unter der Abdeckung verborgenen Schrauben (PZ2) leicht justiert werden.
Verschiedene Tür- und Korpusstärken-Kombinationen können entweder durch die Verstellung von KIMANA oder durch das Anbringen von Adaptern unter dem Scharnierbügel gelöst werden, so dass die ideale Bewegung und Ausrichtung der Tür gewährleistet ist

Optionales Zubehör: Adapter / Distanzplatte für Platten unter 18 mm Dicke
