- Kategorie
- Aventos HK-XS
- Ausführung
- ohne TIP-ON
- Besonderheit
- symmetrisch
- Bestellhinweis
- Für die Auswahl des Klappenbeschlags berechnen Sie zuerst den Leistungsfaktor! LF = Korpushöhe (mm) x Frontgewicht inkl. 2 x Griffgewicht (kg) / siehe Downloads
- Einsatzbereich
- für kleine Hochklappen in Hoch- und Oberschränken (Einbau z.B. über dem Dunstabzug oder im Spiegelschrank)
- Korpusbreite
- abhängig vom Leistungsfaktor
- Korpushöhe
- 240-600 mm
- Leistungsfaktor
- LF 800-1800
- lichte Korpustiefe
- lichte (innere) Korpustiefe min. 125 mm
- Lieferumfang
- 1 Kraftspeicher
- Montage
- nahezu werkzeuglos mittels CLIP-Technik und Feinjustierung - Befestigung am Korpus durch Schrauben
- Oberfläche
- vernickelt
- Öffnungswinkel
- 105°
- verwendbar für
- Klappen aus Holz oder mit Aluminiumrahmen - für Kranzleisten / Wangen geeignet
- Zubehör
- Front- und Korpusbefestigung separat bestellen (siehe unter Zubehör)

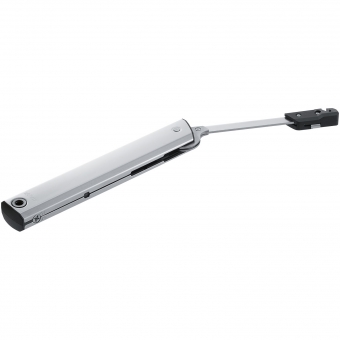

AVENTOS HK-XS für kleine Hochklappen in Hoch- und Oberschränken
Der kompakte Beschlag AVENTOS HK-XS von Blum bietet Dank seiner schlanken Bauweise großen Gestaltungsspielraum für die Anwendung in jedem Wohnbereich: Es lassen sich mit AVENTOS HK-XS auch Korpusse mit geringer lichter Tiefe komfortabel ausstatten (z.B. über dem Dunstabzug oder im Spiegelschrank / Badezimmer). Der symmetrische Kraftspeicher ist ein- oder beidseitig einsetzbar.
AVENTOS HK-XS überzeugt durch gewohnten AVENTOS-Bewegungskomfort. Scheinbar schwerelos lassen sich Hochklappen öffnen und schließen. In Kombination mit CLIP top BLUMOTION-Scharnieren schließen sie sanft und leise.
Lieferumfang: 1 Kraftspeicher (einseitig)*
Für die richtige Auswahl des Klappenbeschlags berechnen Sie zuerst den Leistungsfaktor!
Hinweis: Bei beidseitigem Einsatz verdoppelt sich der Leistungsfaktor.
In den Randbereichen der einzelnen Kraftspeicher empfehlen wir einen Anschlagversuch.
* Befestigungen bitte separat bestellen (siehe unter Zubehör):
Korpusbefestigung: Für die Befestigung des Kraftspeichers am Korpus stehen unterschiedliche Befestigungsarten zur Verfügung. Unabhängig von Dicke und Material der Front bleiben die Befestigungspositionen immer gleich.
Frontbefestigung für Holzfronten und breite oder schmale Alurahmen.
Zusammenfassung / Vorteile
• Korpushöhen von 240 mm bis 600 mm
• Lichte Tiefe von mind. 125 mm
• Für Kranzleisten und Wangen geeignet
• Kraftspeicher und Frontbefestigungen symmetrisch verwendbar
• Für Holzfronten und Alurahmenfronten
• Auch mit TIP-ON für grifflose Möbel erhältlich
• Stufenloser Stopp
• Unterschiedliche Befestigungsvarianten der Korpus- und Frontbefestigung
• Gleiche Befestigungspositionen von Korpus- und Frontbefestigung unabhängig von der Scharniertype und Klappengröße
Montage / Einstellung
Die Montage des Kraftspeichers erfolgt nahezu werkzeuglos mittels CLIP-Mechanismus. Die stufenlose Einstellung erfolgt von vorne über die Einstellschraube. Eine Skala hilft dabei, die Front ins Gleichgewicht zu bringen. So stoppt sie zuverlässig in jeder gewünschten Position.
PDF Reinigungsinformation für Blum-Beschläge
Blum Memo AVENTOS HK-XS Sonderbohrpositionen für geringe lichte Tiefe
Zum Blum Downloadbereich AVENTOS HK-XS: www.blum.com/de/de/01/10/60/25/
