- Kategorie
- Aventos HF Sets
- Ausführung
- mit BLUMOTION (Dämpfung) - kompatibel mit Servo-Drive (Zubehör) - symmetrisch
- Besonderheit
- integrierter Öffnungswinkelbegrenzer
- Bestellhinweis
- Leistungsfaktor LF = Korpushöhe KH (mm) x Frontgewicht unten + oben inkl. Griffgewicht (kg)
- Einsatzbereich
- für hohe Oberschränke mit geteilten Fronten
- Einstellmöglichkeit
- 3-dimensionale Einstellung beider Fronten
- Einstellung
- stufenloser Stopp einstellbar mittels Akkuschrauber (Kreuzschlitz T20)
- Gewicht der Front
- inkl. Griffgewicht: siehe Klappengewicht-Tabelle für Aventos (unter Downloads)
- Hinweis
- Kappen müssen extra bestellt werden. (SERVO-DRIVE Set und Zubehör optional)
- Korpusbreite KB
- bis 1800 mm
- Korpushöhe
- 480-610 mm
- Leistungsfaktor LF
- 2700-13500
- Lieferumfang
- 2 x Kraftspeicher - 8 x Spanplattenschrauben Ø 4 x 35 mm - 2 x Teleskophebel - 3 x CLIP top 120°-Scharnier und 3 x Aventos Zwischenscharnier (jew. ohne Feder / Schraubversion) - 8 x Montageplatte
- Material
- Stahl
- Montage
- Kraftspeicher Befestigung am Korpus durch Holzschrauben (inkl. Positionsfindung)
- Oberfläche/Farbe
- verzinkt
- verwendbar für
- zweiteilige Klappen - Holzfronten und breite Alurahmen

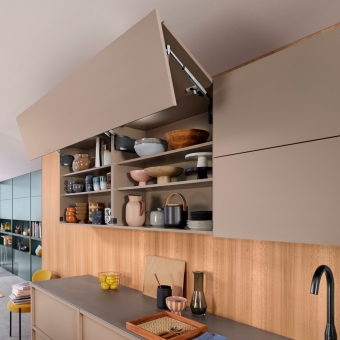

AVENTOS HF top – ideal für große Klappen mit 2-teiliger Front
Set bestehend aus:
- 2 x Kraftspeicher symmetrisch
- 8 x Spanplattenschrauben Ø 4 x 35 mm - inkl. Positionsfindung
- 2 x Teleskophebel symmetrisch
- 3 x CLIP top 120°-Scharnier ohne Feder (Schraubversion)
- 3 x CLIP top Zwischenscharnier ohne Feder (Schraubversion)
- 8 x Montageplatte für 2 Teleskophebel, 3 x 120°-Scharniere und 3 x Zwischenscharniere (Schraubversion)
Bestellhinweis: Zur Auswahl des richtigen Kraftspeichers wird die Korpushöhe KH und das Gewicht der Front inkl. Griff benötigt.
Eine Tabelle zum errechnen des Frontgewichts finden Sie unter den Downloads.
bei symmetrischen Fronten LF = Korpushöhe (KH in mm) x Frontgewicht unten und oben inkl. Griffgewicht (kg)

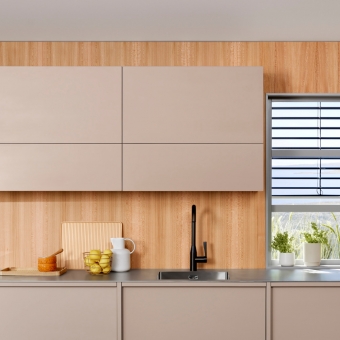

Theoret. Korpushöhe (bei asymmetrisch Fronten): TKH = Fronthöhe oben (FHo in mm) x 2 + Fugen
Notwendiges Zubehör (bitte separat bestellen):
22.8000 AVENTOS top HF / HS / HL Abdeckkappen-Set oder
223.8000 SD-Abdeckkappen-Set für AVENTOS HF / HS / HL top
wahlweise in seidenweiß / hellgrau / tiefgrau
Optionales Zubehör (bitte separat bestellen):
SERVO-DRIVE Set 23.A000
SD Netzteil und Halterung
Hinweis zur Anzahl der Scharniere:
3 Scharniere ab Korpusbreite 1200 mm bzw. ab 12 kg Frontgewicht (im Lieferumfang enthalten).
4 Scharniere bei Korpusbreite 1800 mm bzw. ab 20 kg Frontgewicht.
In den Ausführungen:
- LF 2700-13500 / für Korpushöhe KH 480-610 mm
- LF 2700-13500 / für Korpushöhe KH 600-910 mm
- LF 2700-13500 / für Korpushöhe KH 840-1200 mm
- LF 10000-19300 / für Korpushöhe KH 480-610 mm
- LF 10000-19300 / für Korpushöhe KH 600-910 mm
- LF 10000-19300 / für Korpushöhe KH 840-1200 mm
Alle Montagefilme auf einen Blick: hier klicken
Link zu den Downloads (Anleitungen etc.) von Blum: Produktseite Aventos HF top Programm
