CADRO Glasbodenprofil, für 6 mm Glas / 16 mm Holzböden mit Nut

Artikelnummer: 68240179000

Glasbodenprofil Cadro, bzw.Seiten- / Bodenprofil mit 2 mm Nut, Länge 3 m ablängbar - zum Auflegen von 6 mm Glasböden / zur Montage von 16 mm Böden mit Nut - Querschnitt 18+5x18 mm - Metallbohrer Ø 4,5 mm erforderlich - Rahmensystem CADRO

Sofort lieferbar passendes Zubehör
Gerne schneiden wir Ihnen das Profil auf Ihre Wunschlänge (Paketdienst tauglich Länge max. 1,75m), sollten Sie die durchgehende Länge 3m benötigen, fallen zusätzliche Speditionskosten von 30,- EUR innerh. DE an. (Ausland auf Anfrage)

Technische Details
Kategorie
CADRO Basis
Besonderheit
universell einsetzbares Möbelrahmensystem - mit Hettich Beschlägen und Systemen kombinierbar
Bestellhinweis
Wir schneiden das Profil auf Ihre Wunschlänge (Paketdienst tauglich max. 1.75m). Bei durchgehender Länge von 3 m fallen zusätzliche Speditionskosten von 30 EUR innerhalb Deutschlands an.
Breite
18 + 5 mm
Dicke
für 6 mm Glas
Einsatzbereich
Regale / Schränke / Tische / Boxen - Möbel- / Laden- und Innenausbau - Stand-Alone oder Anbindung an vorhandene Elemente
Hinweis
Für die Lochbohrung wird bei jedem Profil ein 4.5 mm Metallbohrer benötigt.
Höhe

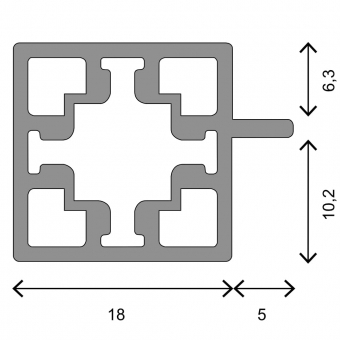

18 mm (10.2 + 1.5 + 6.3 mm)
Länge
3 m - zum Ablängen
Lieferumfang
1 Profil
Material
Aluminium
Montage
Profile kürzen und im Standardabstand zum Profilende Löcher für die Gewindestifte bohren (4.5 mm Standardbohrer). Verbindungsknoten einsetzen und selbstschneidende Gewindestifte (M5x4 mm DIN 913) festdrehen.
Oberfläche/Farbe
schwarz matt
verwendbar für
Aluminiumrahmensystem CADRO
Zubehör
Alle Cadro-Artikel und das passende Zubehör sind im Info-PDF (unter Downloads) zu finden.
Zuschnitt
Alle Knoten haben im montierten Rahmen eine Stärke von 18.5 mm. Diese muss je Knoten von den Außenmaßen des Möbels abgezogen werden.

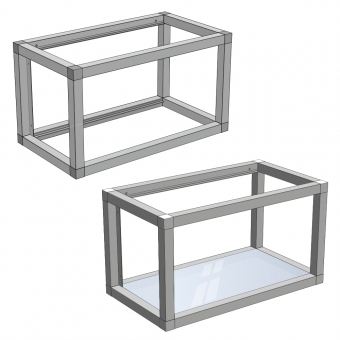

Rahmensystem CADRO – Glasbodenprofil für Vitrinen, Boxen und Tische

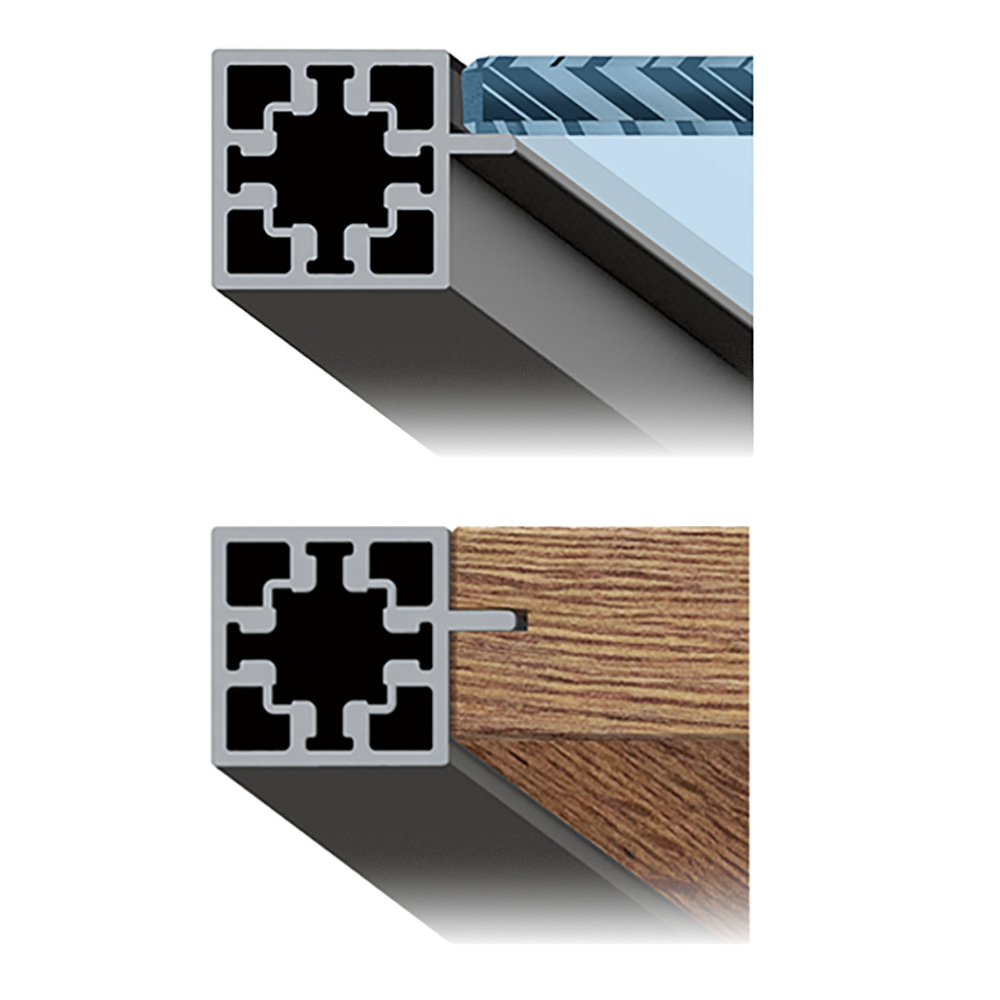

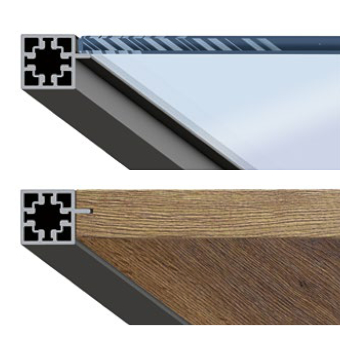

Das Aluprofil zum Auflegen von 6 mm Glasböden oder zur Montage von 16 mm Böden mit Nut kann flexibel auf das gewünschte Maß zugeschnitten werden.
Um geschlossene Möbelelemente mit Seiten- und Rückwänden zu bauen, werden die Wandelemente mit einer umlaufenden 2 mm breiten Nut versehen. So können sie ohne sichtbare Fixierung sauber und fest bei der Montage des Rahmens verbaut werden.

Lieferumfang: 1 Profil

Nutbreite: 2 mm

Wichtiger Hinweis zur Profillänge:
Alle Knoten haben ein Außenmaß von 18,5 x 18,5 mm. Dieses muss je Knoten von den Außenmaßen des Möbels abgezogen werden, um das exakte Zuschnittsmaß des Profils zu erhalten.

Bei Korpusaußenmaße 600 mm und 2 Knoten ergibt sich:
600 mm - 37 mm (2 x 18,5 mm) = Profilmaß 563 mm.

Verarbeitungshinweise CADRO Vitrine
Glasprofile: Das Einbringen der Schrauben erfolgt wie beim Basisprofil. Für die Glasprofile werden jedoch M5 x 4 mm DIN 913 Gewindestifte verwendet.
Rahmen für Glasflächen: Auch bei den Glasprofilen können die Bohrungen mit dem Anschlag F1 der Fertigungsvorrichtung (optionales Zubehör) gesetzt werden.
Seitliche Glaselemente: Das System ist für 4 mm starke Gläser konzipiert. Die Größe der im Rahmen fixierten Glasflächen wird durch die Zugabe von 4 mm (umlaufend 2 mm) zum Innenmaß des Rahmens ( = Profilmaß) definiert. Für Türen, die mit den Scharnieren aus dem Programm CADRO Vitrine eingebaut werden, rechnet man 4 mm umlaufend weniger als das Rahmen-Innenmaß.
Dichtungsband: Überall dort, wo in der Vitrine Glasflächen fest installiert werden, wird auf die inneren Profilränder das 2 mm breite, selbstklebende Dichtungsband aufgebracht. So können Gläser exakt montiert und sicher fixiert werden.
Silikon-Keder: Um die Profile für das Einsetzen der festen Glasflächen vorzubereiten, werden sie an den entsprechenden Seiten mit den Kederprofilstücken bestückt.
Empfehlung: Eins an jedem Profilende und ein weiteres mindestens je 25 cm.

Optionales Zubehör:
Systembestandteile und Verarbeitungshinweise entnehmen Sie bitte den beiden PDF-Dateien "Bestellinformation Cadro Rahmensystem" und "CADRO – Technische Informationen und Montage" (unter den Downloads).

Vorteile:

  • Für vielfältige Möbelkonstruktionen
  • Profil-Querschnittsmaß 18 x 18 mm
  • Profil-Länge flexibel zuschneidbar
  • Profile für eine Bodenstärke von 16 mm
  • Vitrinenkomponenten für 4 mm Glasstärke
  • Offen oder geschlossen
  • An der Wand befestigt oder auf dem Boden stehend
  • Beleuchtung mit LED-Stripes
  • Verdeckte Wandbefestigung
  • Passende Griffe
  • Standfüße (höhenverstellbar) oder Rollen
  • Schnelle und einfache Verarbeitung mit passenden Montagehilfen
  • Hohe Stabiliät und Sicherheit – großzügige Toleranzen

Erweiterbar durch Hettich-Schubkastensysteme, Scharniere oder Schiebetüren:
- Drehtür mittels Scharnier Sensys
- Schiebetür mit dem Beschlag SlideLine M
- Geschlossener Schubkasten mit Actro 5 D (oder AvanTech YOU)
