- Kategorie
- CADRO Basis
- Ausführung
- 4-fach
- Bestellhinweis
- Je Knotenarm ist 1 Cadro-Gewindestift erforderlich. (Zubehörartikel bitte extra bestellen)
- Einsatzbereich
- Regale / Schränke / Tische / Boxen - Möbel- / Laden- und Innenausbau - Stand-Alone oder Anbindung an vorhandene Elemente
- Hinweis
- Für die Lochbohrung wird bei jedem Profil ein 4.5 mm Metallbohrer benötigt.
- Lieferumfang
- 1 Knoten
- Maße
- Alle Knoten haben im montierten Rahmen eine Stärke von 18.5 mm. Diese muss je Knoten von den Außenmaßen des Möbels abgezogen werden.
- Material
- Zinkdruckguss
- Montage
- Verbindungsknoten in die Profile einsetzen und selbstschneidende Gewindestifte (M5) festdrehen.
- Oberfläche/Farbe
- schwarz matt
- verwendbar für
- Aluminiumrahmensystem CADRO

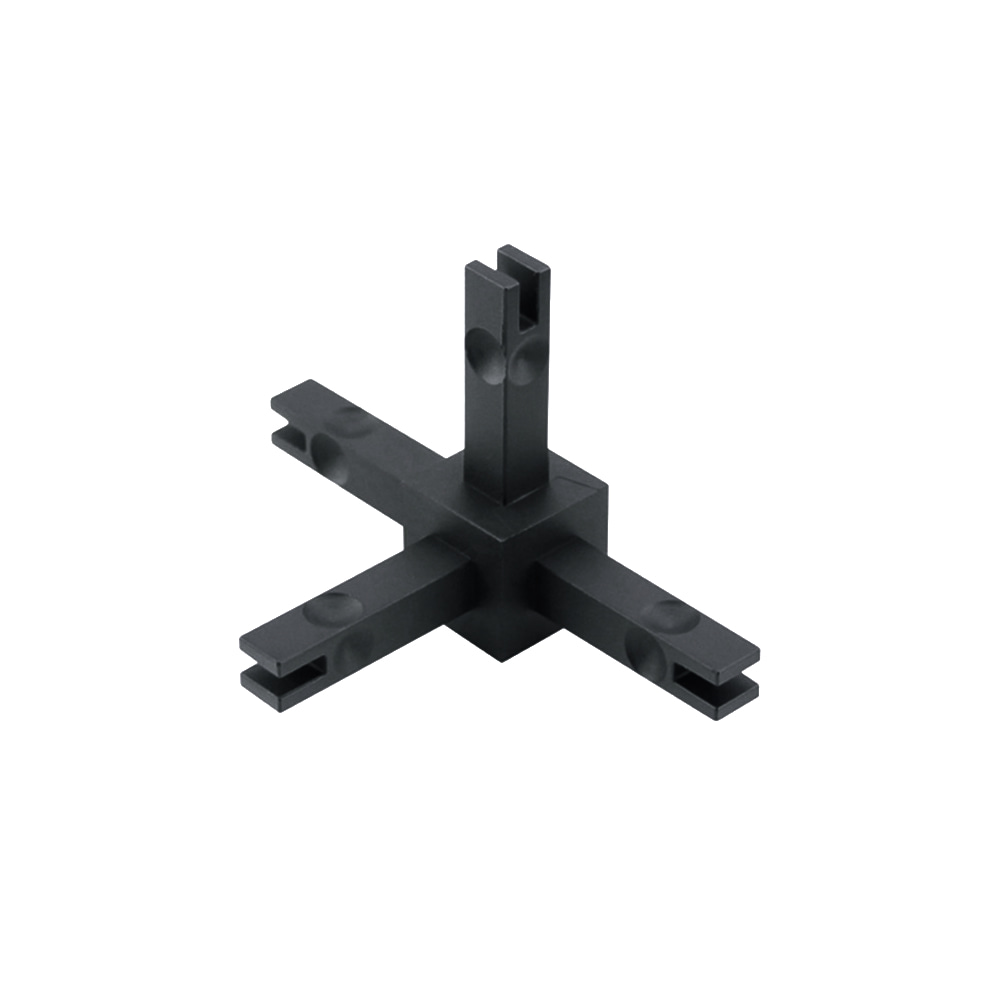

CADRO Basis Verbindungsknoten: Sichere Verbindung
Lieferumfang: 1 Verbindungsknoten
Bestellhinweis: Zur Fixierung im Profil ist je Knotenarm ein Cadro-Gewindestift erforderlich, bitte separat bestellen.
Optionales Zubehör: Systembestandteile und Verarbeitungshinweise entnehmen Sie bitte den beiden PDF-Dateien "Bestellinformation Cadro Rahmensystem" und "CADRO – Technische Informationen und Montage" (unter den Downloads).
In den Ausführungen:- 2 fach
- 3-fach 2D
- 3-fach 3D
- 4-fach
- 5-fach
Das Möbelrahmensystem CADRO ist universell einsetzbar
Mit dem CADRO Rahmensystem lassen sich einfache Tische und Regale bauen und Schränke zusammenstellen, die sich perfekt an vorhandene Möbel anpassen.
Die Basis bilden Verbindungsknoten und Streben (Profile) aus Aluminium, die sich ganz individuell einsetzen lassen. Ob lang oder kurz, breit oder schmal, offen oder geschlossen, an der Wand, unter der Decke oder auf dem Boden – fast jedes Möbelelement ist umsetzbar.
Für eine optimale Stabilität und Sicherheit werden die Streben und Verbindungsknoten mit einem Gewindestift verschraubt. Für die Lochbohrung wird bei jedem Verbindungsarm (Strebe) ein 4,5 mm Metallbohrer benötigt. Für exakte Bohrungen wird eine Ständerbohrmaschine mit Anschlag oder der CADRO Fertigungshilfe (optionales Zubehör) benötigt. Außenmaß von 18,5 x 18,5 mm.
Alternative Profilbefestigung:
Der Universalverbinder lässt sich durch zwei Bohrungen an jeder flachen Profilseite verschrauben und kann universell eingesetzt werden.
In Verbindung mit der flachen Endkappe lassen sich auch geschlossene Eckverbindungen herstellen, oder eine Verbindung als Querstrebe zur
Verstärkung des Möbelstücks nutzen.
Mit dem Eckverbinder lassen sich die CADRO-Profile ohne Knoten im rechten
Winkel zusammenfügen. Die Profilenden werden auf Gehrung gesägt, der Eckverbinder wird eingesteckt und mit den Gewindestiften fest fixiert. So lassen sich z.B. sehr einfach Spiegel oder diverse Rahmen bauen.
Über das durchdachte Zubehör lässt sich außerdem Beleuchtung mit LED-Stripes oder eine verdeckte Wandbefestigung realisieren. Auch die Anbindung von höhenverstellbaren Standfüßen oder Rollen ist möglich. Außerdem umfasst das Zubehör einen passenden Griff und Knopf.
Einfachheit zeichnet das Cadro Rahmensystem auch in der Montage aus. Die Aluminiumprofile werden auf die gewünschte Länge gekürzt und im Standardabstand zum Profilende werden Löcher für die Gewindestifte gebohrt. Der Verbindungsknoten wird eingesetzt und der Gewindestift festgedreht. Alles mit einer hohen Verarbeitungsgenauigkeit ohne unschöne Spaltbildung. Cadro Montagehilfen unterstützen bei der schnellen und passgenauen Verarbeitung.
