- Kategorie
- Aventos HF Einzelartikel ab 2024
- Ausführung
- kompatibel mit Servo-Drive - symmetrisch
- Bestellhinweis
- Zur Auswahl des richtigen Kraftspeichers wird die Korpushöhe KH und das Gewicht der Front inkl. Griff benötigt.
- Einsatzbereich
- hoher Oberschrank mit 2-teiliger Front und geringem Platzbedarf nach oben
- Einstellung
- stufenloser Stopp einstellbar mittels Akkuschrauber (Kreuzschlitz T20)
- Hinweis
- Leistungsfaktor LF = Korpushöhe KH (mm) x Frontgewicht unten + oben inkl. Griffgewicht (kg)
- Korpusbreite KB
- bis 1800 mm
- Korpushöhe
- 480-1200 mm
- Leistungsfaktor LF
- 10000-19300 (bei 2 Stück)
- lichte Korpustiefe
- min. 264 mm
- Lieferumfang

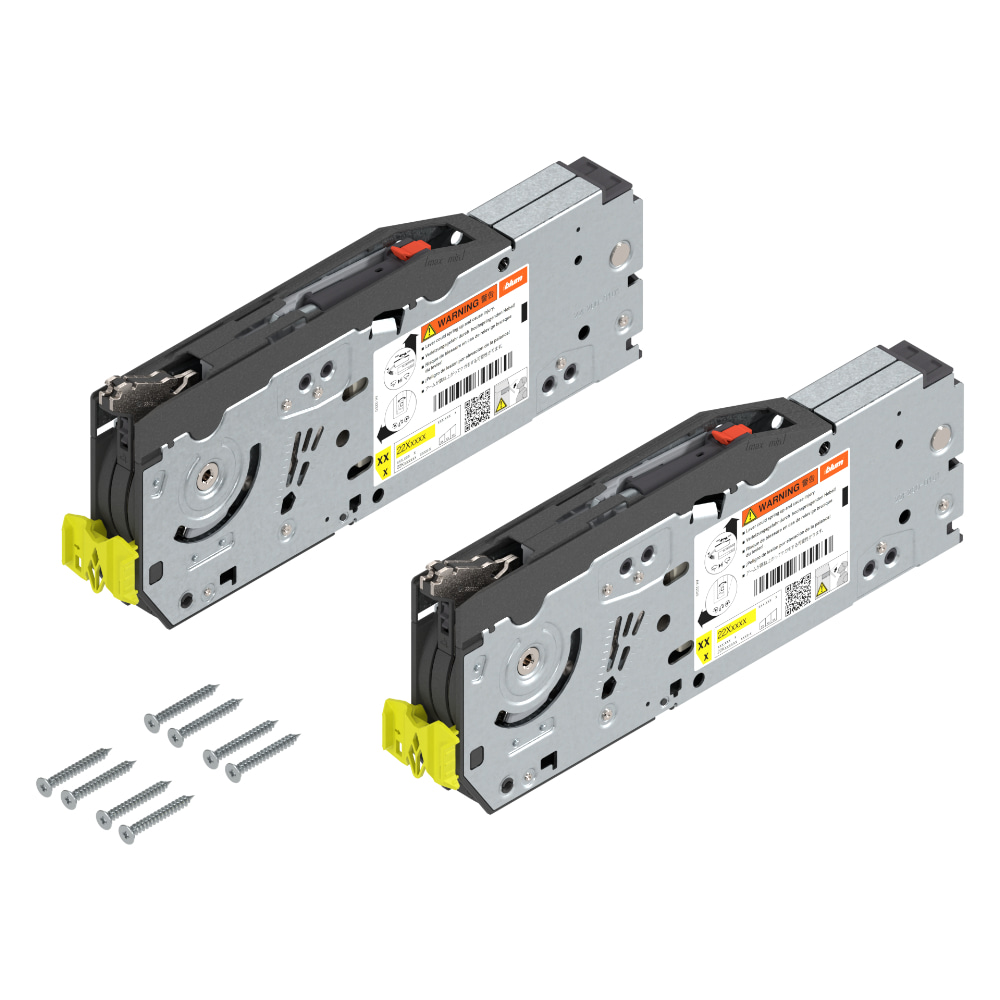

- 2 Kraftspeicher - 8 x Spanplattenschrauben Ø 4 x 35 mm - inkl. Positionsfindung
- Material
- Stahl / Kunststoff
- Montage
- Befestigung am Korpus durch Schrauben
- Oberfläche/Farbe
- verzinkt
- Verstellung
- 3-dimensionale Fronteinstellung
- verwendbar für
- AVENTOS HF Hochfaltklappe - Holz- / Alurahmenfronten
Kraftspeicher-Sets AVENTOS HF top
Hochfaltbeschlag für zweiteilige Klappen – kompatibel mit SERVO DRIVE
Die deale Lösung für den hohen und mittleren Oberschrank bietet vielfältige Gestaltungsmöglichkeiten: Holzfronten, schmale oder breite Alurahmen, Kombinationen aus verschiedenen Materialien oder auch unterschiedlich hohe Fronten.
Lieferumfang: 2 x Kraftspeicher (mit Holzschrauben oder mit vormontierten Systemschrauben)
Bestellhinweis: Zur Auswahl des richtigen Kraftspeichers wird die Korpushöhe KH und das Gewicht der Front inkl. Griff benötigt.
Wichtiger Bestellhinweis: Für die richtige Auswahl des Klappenbeschlags berechnen Sie zuerst den Leistungsfaktor!
Der Leistungsfaktor LF berechnet sich wie folgt:
bei symmetrischen Fronten LF = Korpushöhe KH (mm) x Frontgewicht unten und oben inkl. Griffgewicht (kg)
Theoret. Korpushöhe (bei asymmetrischen Fronten): TKH = Fronthöhe oben FHo (mm) x 2 + Fugen
Eine Tabelle zum Errechnen des Frontgewichts finden Sie unter den Downloads.
Hinweise: Bei asymmetrischen Fronten muss die größere Front oben sein!
Der Leistungsfaktor kann bei Einsatz eines dritten Kraftspeichers um 50 % erhöht werden. Bei breiten Korpussen verhindert ein dritter Kraftspeicher das mögliche Durchbiegen der Front in geöffneter Stellung.
● Einfache Befestigung am Korpus durch Schrauben
● Kompatibel mit SERVO-DRIVE (SERVO-DRIVE Einheit muss extra bestellt werden)*
● Stufenloser Stopp in jeder Öffnungsposition einfach mittels Akkuschrauber einstellbar (Kreuzschlitz Gr. 2 / L 39 mm)
* Mit SERVO-DRIVE für AVENTOS lassen sich selbst große Fronten komfortabel öffnen und schließen.
- Gut geeignet für großflächige, zweiteilige Fronten
- Integrierter Öffnungswinkelbegrenzer
- Korpushöhe bis 1200 mm
- Gleiche Befestigungspositionen der HS top und HL top Kraftspeicher, gleiches Bohrbild für HF top Kraftspeicher
- Fixe Position für HF top Kraftspeicher und Frontbefestigung für Korpushöhe 520-1200 mm (unabhängig der Korpushöhe)
- Integrierte BLUMOTION-Einstellung
- Geringe Betätigungskräfte
- Stufenloser Stopp Symmetrische Hebel
- Werkzeuglose Montage
- 3-dimensionale Einstellung beider Fronten
- Zwischenscharnier inkl. Fingersicherheit
Die SERVO-DRIVE-Einheit ist klein und verschwindet zusammen mit dem Kraftspeicher unaufdringlich im Korpus. Die Montage der Einheit erfolgt werkzeuglos durch leichtgängiges Aufclippen.
LED-Farbsignale führen anschließend ganz intuitiv durch die Inbetriebnahme und bestätigen die richtige
(SERVO-DRIVE Einheit und Zubehör muss extra bestellt werden).
Alle Montagefilme auf einen Blick: hier klicken
Link zu den Downloads (Anleitungen etc.) für AVENTOS von Blum:Klappensysteme Aventos Übersicht
