- Kategorie
- Kühlschrankscharniere
- Ausführung
- mit Zuhaltung (Feder)
- Befestigung
- Topf: zum Einpressen - EXPANDO-Platte
- Besonderheit
- komfortable 3-dimensionale Verstellung bei montiertem Kühlschrank - De-/Montage bei eingebautem Kühlschrank möglich - flache Bauhöhe
- Distanz
- 0 mm
- Durchmesser
- Topf-Ø 35 mm / Ø der Befestigungsbohrungen 5 mm
- Einsatzbereich
- Kühlschrank-Schlepptürscharnier
- Höhenverstellung
- +/- 3 mm - Platte mit Langloch
- Kröpfung
- gerade (Eckanschlag)
- Lieferumfang
- 1 Scharnier - 1 EXPANDO-Montageplatte
- Maße
- Türspalt 1.5 mm
- Material
- Stahltopf
- Oberfläche/Farbe
- vernickelt
- Öffnungswinkel
- 95 Grad
- Seitenverstellung
- +/- 2 mm
- Tiefenverstellung
- +/- 2 mm (mit Schraube)
- verwendbar für
- dickere Korpusseiten / bei Frontstärke bis zu 30 mm
Blum MODUL Kühlschrank-Schlepptürscharnier 91K9550 / 91K9580 – inklusive passender EXPANDO-Montageplatte 194K6100E
Das Schlepptürband für Kühlschränke bietet ein breites Anwendungsspektrum. Es lässt sich – dank geringer Bauhöhe – selbst bei dickeren Korpusseiten und einer Frontstärke bis zu 30 mm einsetzen.
Lieferumfang: 1 Scharnier, 1 EXPANDO-Montageplatte
- Ganzmetallscharnier für Schlepptüren bei Kühlschränken
- Bandarm mit Aufschiebetechnik (mit Montageplatte 194K6100E)
- Die 3-dimensionale Verstellung ist bei montiertem Kühlschrank gut zugänglich.
- Die Front kann bei montiertem Kühlschrank abgenommen werden.
- Es sind Frontstärken bis zu 30 mm möglich.
- Der Kühlschrank kann bei bereits montierter Front eingeschoben werden.
Blum MODUL Scharniere 91K9550 / 91K9580
Flache Bauhöhe
Mit Schließautomatik (Feder)
Kröpfung: Eckanschlag (gerade)
Topf-Befestigung: Schrauben / Pressen
Blum MODUL Kreuzmontageplatte 194K6100E
Distanz: 0 mm
Material: Stahl
Oberfläche: vernickelt

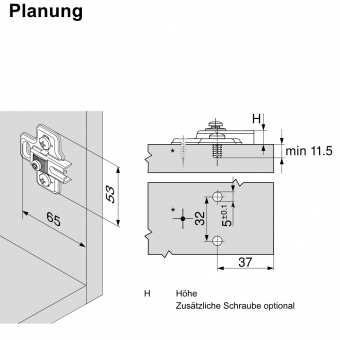

Befestigung: EXPANDO (vormontierte Spezialschrauben mit Spreizdübel)
Abstand zwischen den Befestigungspositionen: 32 mm
Abstand Korpusvorderkante zur ersten Befestigungsposition: 37 mm
Durchmesser der Befestigungsbohrungen: 5 mm
Bohrtiefe der Befestigungsbohrungen: 11.5 mm
Montageplatten
Höhenverstellung: mit Langloch
