- Kategorie
- Aventos HL Einzelartikel ab 2024
- Ausführung
- kompatibel mit Servo-Drive - symmetrisch
- Bestellhinweis
- Querstabilisierungs-Set ab KB 1228 mm bitte extra bestellen(Zubehör).
- Einstellung
- 3-dimensionales Fugenbild / Feinjustage am Hebelpaket mit Kreuzschlitz-Schraubendreher
- Gewicht der Front
- 1.75-10 kg
- Korpushöhe
- 340-390 mm
- Lieferumfang
- 2 x Hebel (links / rechts) - 2 Abdeckkappen / 1 Aufnahme / 1 Adapter f. Querstab.
- Material
- Stahl - Kappen: Kunststoff
- Montage
- werkzeuglose Montage (CLIP)
- Oberfläche/Farbe
- vernickelt - Kunststoffteile tiefgrau
- verwendbar für
- AVENTOS HL top Hochliftklappe

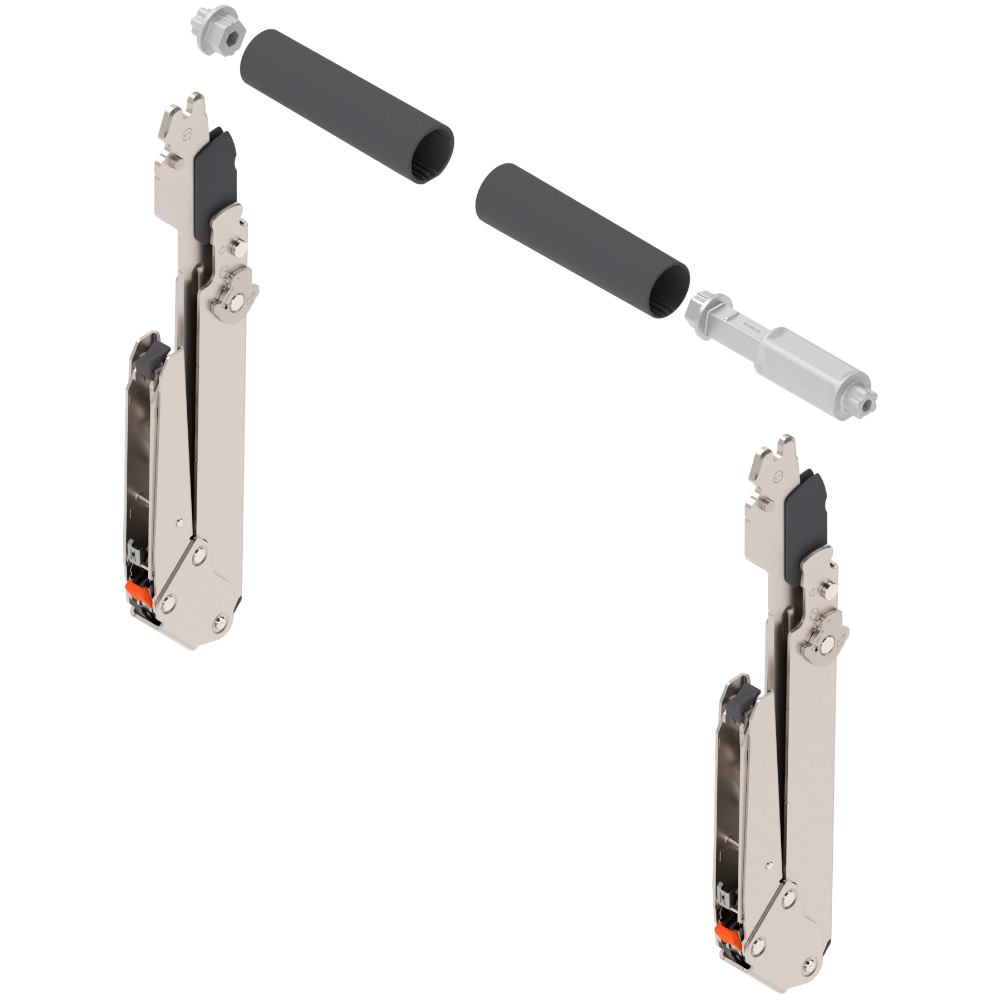

Blum Hebelpakete für AVENTOS HL top Hochliftklappe
Lieferumfang:
1 x Hebelpaket-Set links
1 x Hebelpaket-Set rechts
2 x Abdeckkappen für Querstabilisierung*
1 x Aufnahme für Querstabilisierung*
1 x Längenausgleich (Adapter) für Querstabilisierung*
In den Ausführungen:
- für Korpushöhe KH 300-340 mm / Frontgewicht FG 1,5-9 kg
- für Korpushöhe KH 340-390 mm / Frontgewicht FG 1,75-10 kg
- für Korpushöhe KH 390-540 mm / Frontgewicht FG 2-12,25 kg
- für Korpushöhe KH 480-580 mm / Frontgewicht FG 2,5-14 kg
* Ergänzungszubehör für Überbreitenanwendung: Querstabilisierungs-Set Blum 22Q1076U + 22Q080Z (Artikel)
Hinweis: Die Stange mit dem Verbindungsstück-Set wird ab einer lichten Korpusweite KW von 1190 mm, bzw. Korpusbreite KB ab 1228 mm empfohlen.
Feinjustage: Am Hebelpaket wird mit dem Kreuzschlitz-Schraubendreher das Fugenbild 3-dimensional (Höhe, Seite, Neigung) eingestellt.
AVENTOS top:
- Neues, elegantes und symmetrisches Hebeldesign
- Werkzeuglose Montage
- 3-dimensionale Fronteinstellung
- CLIP-Montage
- Querstabilisierung
- Keine Scharniere notwendig
- Bewegungstechnologien BLUMOTION oder grifflos mit SERVO-DRIVE möglich
Alle Montagefilme auf einen Blick: hier klicken
Link zu den Downloads (Anleitungen etc.) für AVENTOS von Blum: Klappensysteme Aventos Übersicht
