- Kategorie
- Aventos SD Sets
- Ausführung
- mit elektrischer Bewegunsunterstützung SERVO-DRIVE - inkl. BLUMOTION Dämpfung
- Besonderheit
- stufenloser Stopp - manuelles Öffnen / schließen weiter möglich
- Bestellhinweis
- Zur Auswahl des Klappenbeschlags benötigen Sie die Korpushöhe und das Gewicht der Front inklusive Griff. Tabelle zum errechnen des Frontgewichts unter Downloads
- Einsatzbereich
- für den Hoch- / Oberschrank mit darüberliegenden Fronten
- Einstellmöglichkeit
- 3-dimensionale Fronteinstellung
- Einstellung
- stufenloser Stopp einstellbar mittels Akkuschrauber (Kreuzschlitz T20)
- Gewicht der Front
- 2.5-14 kg (Kraftspeicher-Set) - inkl. Griffgewicht: siehe Klappengewicht-Tabelle für Aventos (unter Downloads)
- Hinweis
- Blum-Netzgerät + Kabel und Netzteil-Halterung / Artikelnr. 96188929 muss separat bestellt werden!
- Korpusbreite KB
- bis 1800 mm
- Korpushöhe
- 480-580 mm
- Lieferumfang
- 2 Kraftspeicher - Befestigungsmaterial - Hebelpaketset - Frontbefestigung f. Holzfronten - Querstabilisierungsstange - Servo-Drive-Set
- Material
- Kraftspeicher: Stahl
- Montage
- Kraftspeicher Befestigung am Korpus durch Holzschrauben (inkl. Positionsfindung)
- verwendbar für
- einteilige Klappen aus Holz / Glas / mit breiten Aluminiumrahmen
- Zubehör
- Die Abdeckkappen sind nicht im Set enthalten und müssen separat bestellt werden (siehe Zubehör). - optional: Frontbefestigung für schmale Alurahmen / dünne Fronten
Klappenbeschlag Aventos HL Hochliftklappe mit elektrischer Bewegungsunterstützung SERVO-DRIVE
Klappenbeschlag Aventos HL top Hochliftklappe mit elektrischer Bewegungsunterstützung SERVO-DRIVE
Die Hochliftklappe ist gut für kleinflächigere, einteilige Fronten und ideal für den mittleren bis hohen Oberschrank, oder für den Nischenschrank mit darüber liegenden Fronten geeignet. AVENTOS HL ermöglicht u. a. den Einbau von Elektro-Geräten im Hochschrank.

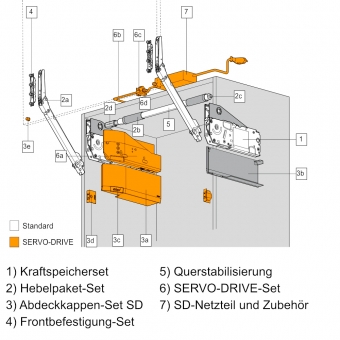

Set bestehend aus:
- 2 x Kraftspeicher symmetrisch
- 8 x Spanplattenschrauben Ø 4 x 35 mm - inkl. Positionsfindung
- 2 x Hebelpaket symmetrisch
- 1 x Querstabilisierungsstange 1076 mm zum Ablängen 22Q1076U
- 2 x Abdeckkappe für Querstabilisierung
- 1 x Aufnahme für Querstabilisierung
- 1 x Längenausgleich für Querstabilisierung
- 2 x Frontbefestigung für Holz + breite Alurahmen 20S4200

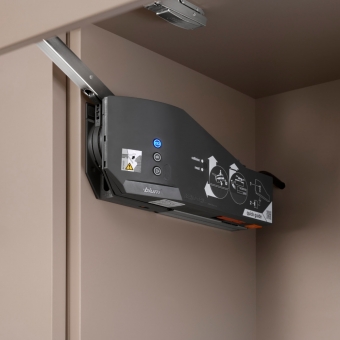

- 1 x SERVO-DRIVE-Antriebseinheit 23.A000
- 1 x SD-Verteilerkabel 1500 mm
- 1 x Verbindungsknoten
- 2 x Kabelendenschutz
Wichtig: Für die richtige Auswahl des Klappenbeschlags benötigen Sie die Korpushöhe und das Gewicht der Front inklusive Griff.
Eine Tabelle zum errechnen des Frontgewichts finden Sie unter den Downloads.
Notwendiges Zubehör (bitte separat bestellen):
SD Netzteil und Halterung
23.8000 SD-Abdeckkappen-Set für AVENTOS HF / HS / HL top
wahlweise in seidenweiß / hellgrau / tiefgrau
Optionales Zubehör (bitte separat bestellen):
Frontbefestigung für schmale Alurahmen 20S4200A
Frontbefestigung für dünne Fronten 20S42T1
Querstabilisierung Set 22Q080Z+22Q1076U ab Schrankbreite 1228 mm
In den Ausführungen:
- für Korpushöhe KH 300-340 mm / Frontgewicht FG 1,5-9 kg
- für Korpushöhe KH 340-390 mm / Frontgewicht FG 1,75-10 kg
- für Korpushöhe KH 390-540 mm / Frontgewicht FG 2-12,25 kg
- für Korpushöhe KH 480-580 mm / Frontgewicht FG 2,5-14 kg
SERVO-DRIVE für AVENTOS - höchster Komfort beim Öffnen und Schließen
Kurzes Antippen der Front reicht aus, und die Klappe öffnet sich automatisch. Zum Schließen des Oberschrankes findet sich am Korpus gut zugänglich ein Schalter (mit Batterieanzeige). Selbst große und schwere Fronten werden nach oben bewegt, als gäbe es keine Schwerkraft. Für sanftes und leises Schließen sorgt BLUMOTION.
SERVO-DRIVE für AVENTOS lässt sich leicht deaktivieren – vorzugsweise über eine schaltbare Steckdose.
● Integrierte BLUMOTION
● Integrierter Kollisionsschutz - Einfache Montage und Verkabelung
● Einheitliches Verkabelungssystem für Ober- und Unterschrank
● Gleiches System wie SERVO-DRIVE für TANDEMBOX und TANDEM
● Synchronisierung möglich: Bis zu 3 Antriebseinheiten lassen sich so einstellen, dass sie sich gleichzeitig bewegen
● Auch einsetzbar bei Klappen mit Griff (als Gestaltungselement ohne Funktion)
● Stufenloser Stopp
● 3-dimensional verstellbare Front
● Einfache, stufenlose Einstellung der Kraftspeicher
Sicherheit:
Kein Einklemmen. Sollte die Front beim Schließvorgang auf einen Widerstand stoßen, wird der Vorgang sofort abgebrochen. Die Klappen lassen sich weiterhin manuell öffnen und schließen, z. B. wenn etwas aus dem unteren Schrankbereich entnommen wird oder bei Stromausfall.
Der Distanzpuffer gewährleistet den notwendigen Auslöseweg von 2 mm.
Alle Montagefilme auf einen Blick: hier klicken
Link zu den Downloads (Anleitungen etc.) von Blum: Produktseite Aventos HL top Programm
